VMP 1/2" HIDRAULIKUS NYOMÁSHATÁROLÓ

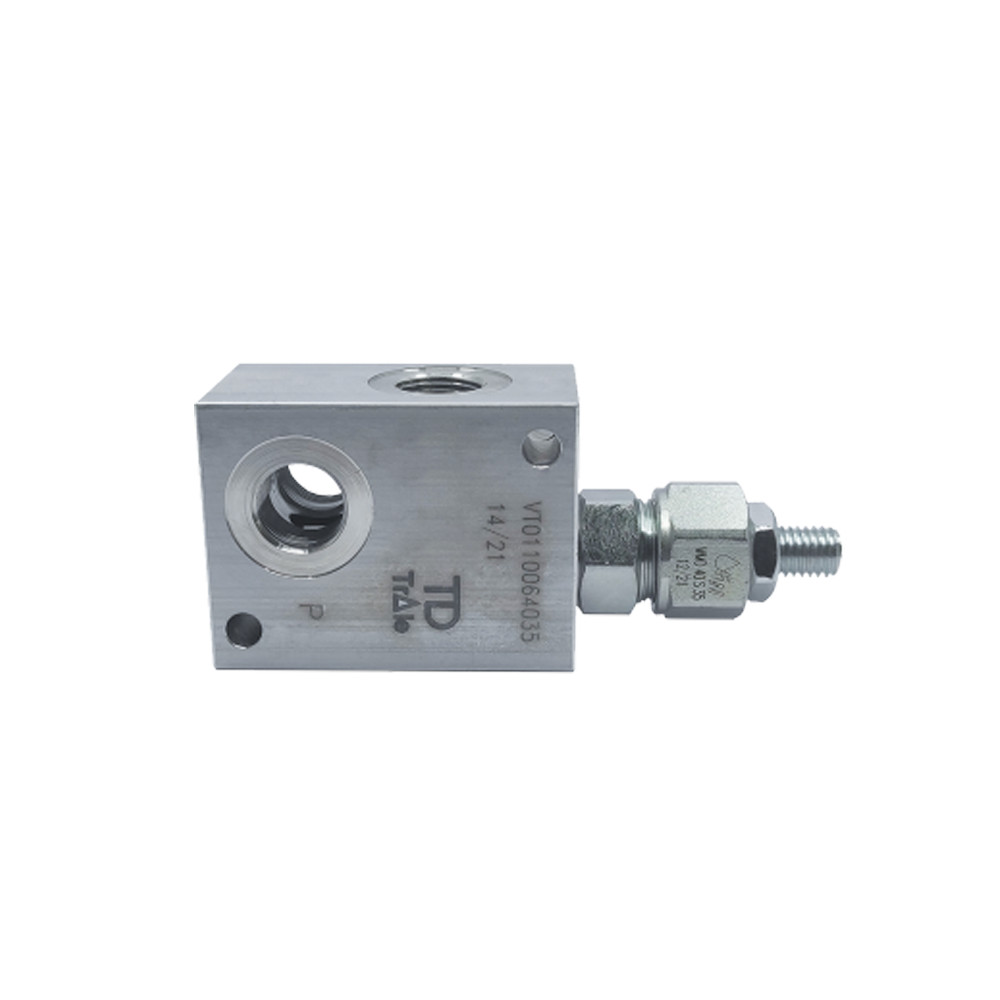

VT0110087035 1/2” BSP – In-line nyomáshatároló szelep
Termékleírás:
A VT0110087035 típusú, in-line kivitelű nyomáshatároló szelep hidraulikus rendszerek üzemi nyomásának biztonságos korlátozására szolgál. A vezérlőcsavarral állítható kivitel lehetővé teszi a nyomás pontos szabályozását, ezáltal hatékony védelmet biztosít a rendszer elemei számára túlterhelés ellen. Nagyobb térfogatáramú alkalmazásokhoz is alkalmas.
Főbb jellemzők:
- Típus: In-line nyomáshatároló szelep (control screw)
- Cikkszám: VT0110087035
- Csatlakozás (R1): 1/2” BSP
- Max. térfogatáram: 70 l/min
- Maximális üzemi nyomás: 250 bar
- Beállítási tartomány: 120–320 bar
- Nyomásnövekedés / fordulat: 50 bar/fordulat
- Tömeg (szelepbetét): 0,29 kg
- Tömeg (szelepbetét + test): 0,73 kg
A szelep működési elve
A szelep belsejében egy rugóterhelt kúpos záróelem zárva tartja az olaj útját egészen addig, amíg a rendszer nyomása el nem éri a beállított határértéket. Túlnyomás keletkezésekor a hidraulikus erő legyőzi a rugó előfeszítését, a kúpos záróelem megnyílik, és a felesleges folyadék a tartályágon (T) keresztül távozik, ezzel azonnal tehermentesítve a rendszert. Amint a nyomás visszaesik a beállított érték alá, a rugó visszazárja a szelepet, megszüntetve az olaj átáramlását.
Ez a ciklikus nyitás-zárás gondoskodik arról, hogy a hidraulikus rendszer állandóan a biztonságos nyomástartományon belül működjön, megóvva a kritikus alkatrészeket a károsodástól.
