HIDRAULIKUS KETTŐS VEZÉRELT VISSZACSAPÓ SZELEP 3/8"

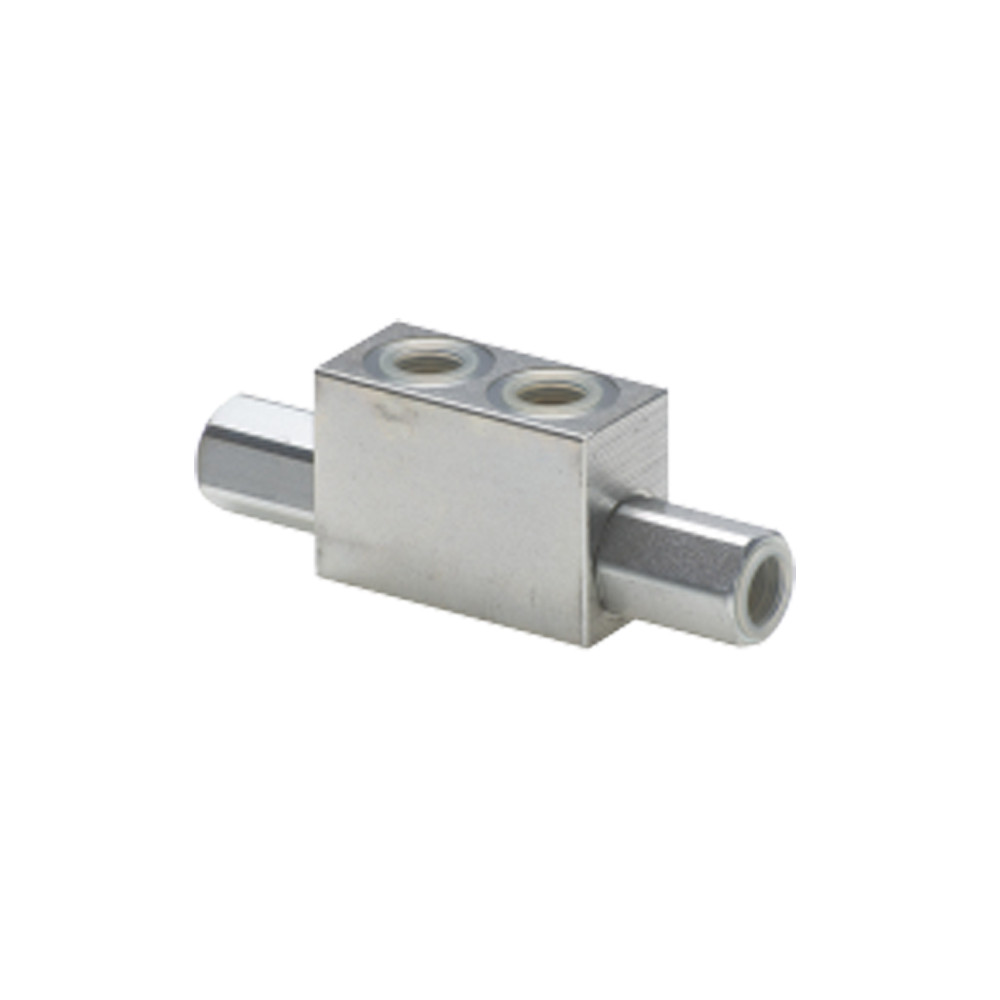

VT008006 3/8” BSP – Kettős működésű pilotvezérelt visszacsapó szelep (blokkkivitel)
Termékleírás:
A VT008006 típusú kettős működésű pilotvezérelt visszacsapó szelep hidraulikus munkahengerek mindkét irányú biztonságos rögzítésére szolgál. A blokkkivitelű szelep (T elrendezés) megakadályozza a nem kívánt elmozdulást, és csak megfelelő pilot nyomás hatására engedi a visszaáramlást. Acél háza és megbízható belső kialakítása hosszú élettartamot és üzembiztos működést biztosít.
Főbb jellemzők:
- Típus: Kettős működésű pilotvezérelt visszacsapó szelep, blokkkivitel
- Cikkszám: VT008006
- Csatlakozás (R1): 3/8” BSP
- Max. térfogatáram: 30 l/min
- Maximális üzemi nyomás: 300 bar
- Pilot arány: 1 : 6
- Nyitónyomás (cracking pressure): 2 bar
- Ház anyaga: Acél
Működési elve
Ez a típus egy kettős vezérlésű visszacsapó szelep, amely alaphelyzetben mindkét irányban zárva tartja az áramlást, amíg nem érkezik külső vezérlőnyomás. A házban két visszacsapó szelep található, melyeket az ellentétes oldal vezérlőcsatornái (V1 és V2) nyitnak ki.
Például ha a C1 oldalra vezérlőnyomás érkezik, az kinyitja a V2 oldalt, lehetővé téve a folyadék áramlását. Ez különösen hasznos munkahengerek esetén, ahol fontos a pozíció megtartása és a biztonságos működés. A szelep nyitási nyomása (cracking pressure) 2 bar.
