HIDRAULIKUS KETTŐS VEZÉRELT VISSZACSAPÓ SZELEP 1/4"

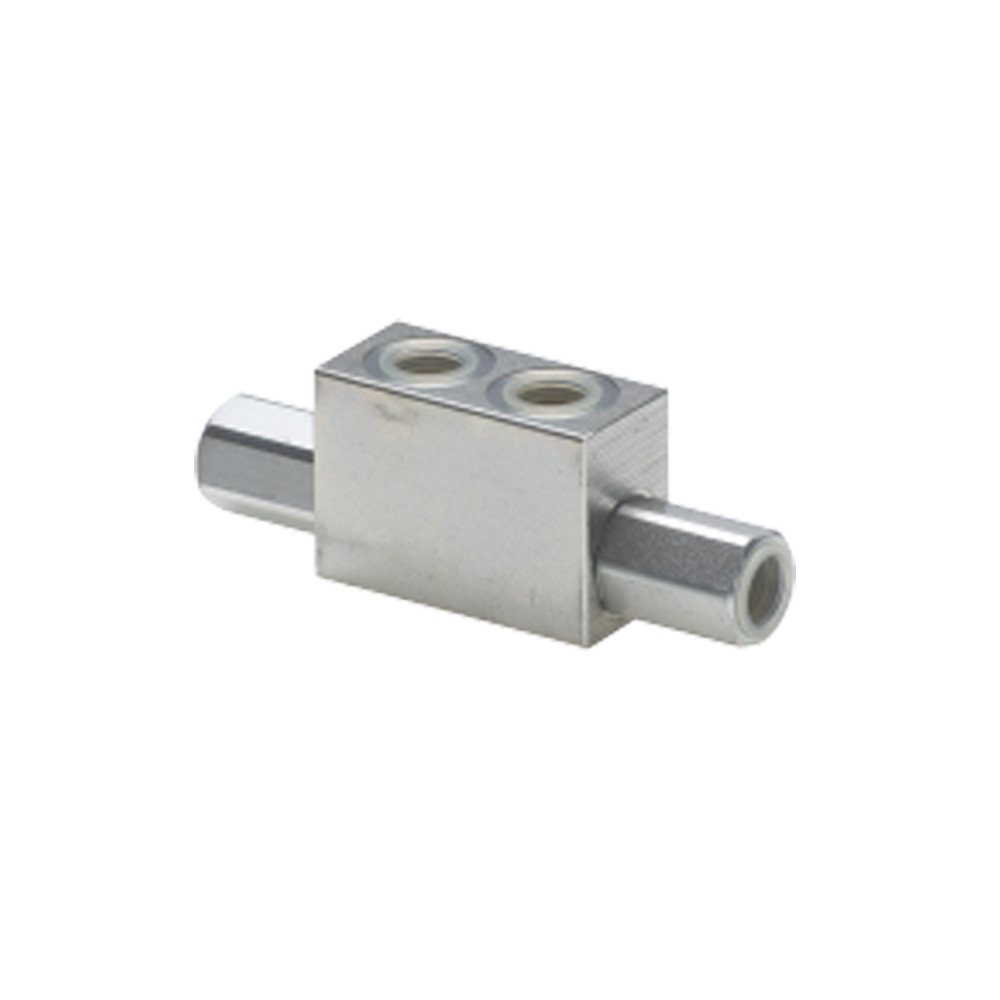

VT008004 1/4” BSP – Kettős működésű pilotvezérelt visszacsapó szelep (blokkkivitel)
Termékleírás:
A VT008004 típusú kettős működésű pilotvezérelt visszacsapó szelep hidraulikus munkahengerek mindkét irányú biztonságos rögzítésére szolgál. A T elrendezésű blokkkivitel megakadályozza a terhelés alatti nem kívánt elmozdulást, és csak pilot nyomás hatására teszi lehetővé a visszaáramlást. Kompakt kialakítása kisebb térfogatáramú rendszerekhez ideális.
Főbb jellemzők:
- Típus: Kettős működésű pilotvezérelt visszacsapó szelep, blokkkivitel
- Cikkszám: VT008004
- Csatlakozás (R1): 1/4” BSP
- Max. térfogatáram: 12 l/min
- Maximális üzemi nyomás: 350 bar
- Pilot arány: 1 : 4
- Nyitónyomás (cracking pressure): 2 bar
- Ház anyaga: Acél
Működési elve
A szelep kettős vezérlésű, azaz mindkét ágon (V1 és V2) csak akkor engedélyezi az áramlást, ha a megfelelő vezérlőnyomás (pilot pressure) jelen van. Alaphelyzetben a beépített rugó zárva tartja a szelepet, így megakadályozza a folyadék visszaáramlását. Ha például a C1 nyomására megnyitjuk a V1 oldali vezérlést, akkor a szelep engedi a folyadék áramlását V1 irányába.
A 1:4-es nyitási arány biztosítja, hogy kis vezérlőnyomás is elegendő legyen a szelep nyitásához. A szelep tipikusan hidraulikus hengerek biztonságos pozícióban tartására szolgál – elzárja az áramlást, ha nincs vezérlés, így elkerülhető a nem kívánt mozgás.
