HIDRAULIKUS "vagy" szelep 3/8"

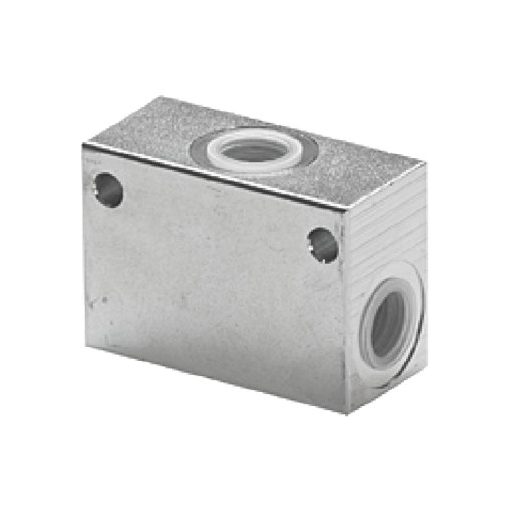

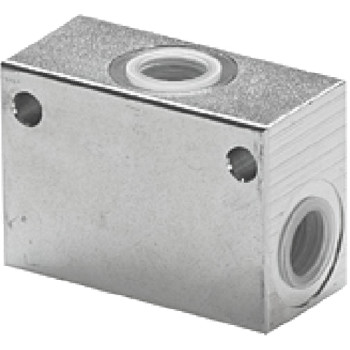

VT005006 3/8” BSP – Váltószelep (shuttle valve)
Termékleírás:
A VT005006 típusú váltószelep (shuttle valve) hidraulikus rendszerekben két nyomáság közül automatikusan a nagyobb nyomású ágat továbbítja a kimenetre. Alkalmazható nyomásvezérlési és pilot körökben, ahol megbízható nyomásválasztás szükséges. Acél házzal és belső alkatrészekkel, horganyzott külső felülettel készül.
Főbb jellemzők:
- Típus: Váltószelep (shuttle valve)
- Cikkszám: VT005006
- Csatlakozás (R1 – A, A1, B): 3/8” BSP
- Max. térfogatáram: 50 l/min
- Maximális üzemi nyomás: 350 bar
- Ház anyaga: Acél (horganyzott)
Működési elve
A szelep három porttal rendelkezik: két bemenet (A és B) és egy közös kimenet (C). A házban egy szabadon mozgó acélgolyó található, amely mindig a kisebb nyomású bemenetet zárja el, így a nagyobb nyomású ágat köti össze a kimenettel. Ha a nyomásviszonyok megfordulnak, a golyó átugrik a másik oldalra, és az újonnan magasabb nyomást engedi tovább.
Ez az önműködő átkapcsolás ideálissá teszi a szelep használatát logikai vezérlőkörökben, fékrendszerekben vagy biztonsági tartalékágakban.
