BILLENTŐ SZELEP OMFB MOD 150 L 3/4"

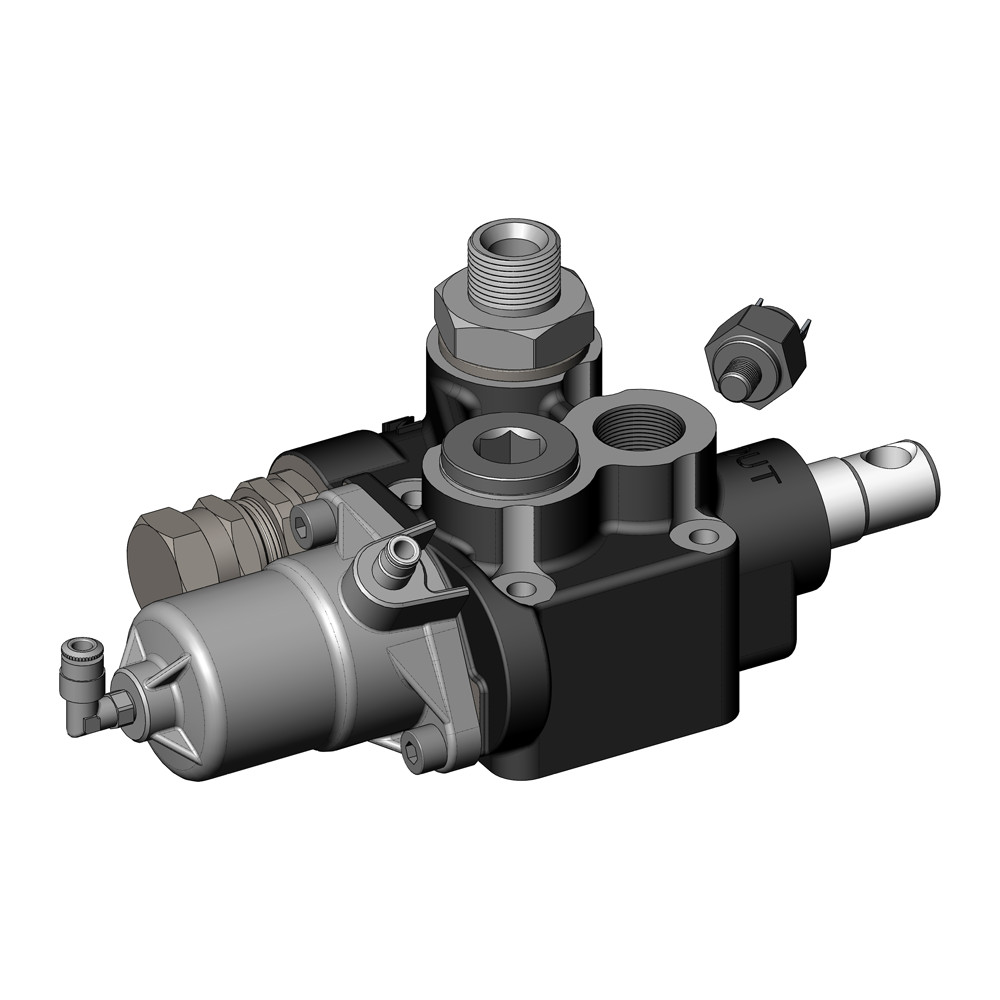

OMFB 121-008-00185 – MODULAR 150 CE „DIRECT” pneumatikus arányos billentőszelep
Termékleírás:
A MODULAR 150 CE „DIRECT” (121-008-00185) egy pneumatikus arányos billentőszelep közepes–nehéz billenőplatós járművek hidraulikarendszereihez. Nyitott központos (open center) kapcsolású, CE irányelveknek megfelelő kivitel. Beépített visszacsapó- és direkt működésű, állítható nyomáshatároló szeleppel rendelkezik, így üzembiztos vezérlést ad emeléshez és süllyesztéshez; pneumatikus deviátorral (N-Force) együtt alkalmazva folyamatos süllyesztési sebesség-moduláció is elérhető.
Főbb jellemzők:
- Gömbgrafitos (noduláris) öntöttvas ház – akár 400 bar üzemi nyomásig
- Kompakt kialakítás elülső csatlakozásokkal
- Mechanikus, direkt végállás
- Nyomáskapcsoló fogadására előkészítve (opció)
- Cinkezett test és nikkel bevonatú csúszka
- Olaj hőmérséklet-tartomány: -15…+110 °C, viszkozitás: 12…100 cSt, ajánlott szűrés: 25 μm
Műszaki adatok:
- Térfogatáram: 150 l/perc
- Nyomásbeállítás: gyári 160 bar, max. 280 bar
- Csatlakozások: IN G 3/4; TANK 1 G 1; TANK 2 G 1/2; OUT G 3/4
- Súly: 5,8 kg
Működési elve
Ez a mechanikus billenőszelep egy kézi kar segítségével vezérli a hidraulikaáramlás irányát. A kar előre vagy hátra mozgatásával a szelep a nyomóágat vagy a visszatérő ágat nyitja meg, így vezérelve a munkahenger mozgását (például emelés vagy leengedés).
Semleges állásban a szelep lezárja a rendszer áramlását, biztosítva a stabil pozíciót. Egyszerű, jól kézre álló mechanikája különösen alkalmassá teszi járművek hidraulikus felépítményeinek biztonságos kezelésére.
