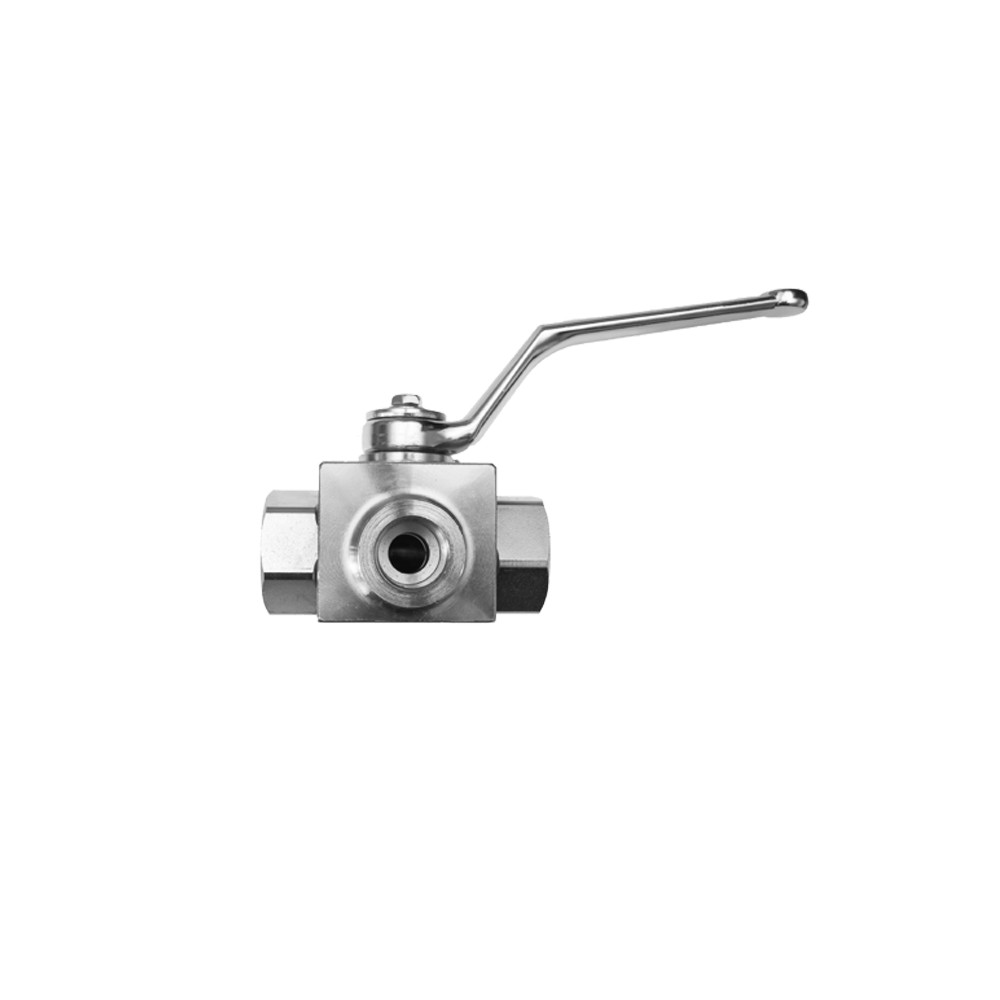

HIDRAULIKUS ÚTVÁLTÓ CSAP 3/2 3/8"
GB3VH 3/8” BSP – 3-utas golyóscsap
Termékleírás:
A GB3VH 3/8” típusú 3-utas golyóscsap hidraulikus rendszerekben az áramlás irányítására és átkapcsolására szolgál. Három darab BSP belső menetes csatlakozással (H-H-H) rendelkezik. Acél háza, NBR O-gyűrűs tömítése és POM golyófészke hosszú élettartamot és üzembiztos működést biztosít nagy nyomású alkalmazások esetén is.
Főbb jellemzők:
- Típus: 3-utas golyóscsap
- Cikkszám: GB3VH 3/8
- Csatlakozás (R1): 3/8” BSP belső menet (H-H-H)
- Névleges átmérő (DN): 10
- Maximális üzemi nyomás: 500 bar
- Ház anyaga: Acél
- Tömítés: NBR
- Golyófészek anyaga: POM (polyoxymethylene)
- Üzemi hőmérséklet tartomány: -20 °C – +100 °C
Működési elve
A szelep belsejében egy L-alakban furatozott golyó található, amely elfordítással irányítja az áramló olajat. Alaphelyzetben a középső (P) bemenet az egyik (A) kimenettel van összekötve, míg a másik (B) zárva van. A kar 90°-os elfordításával a kapcsolat átvált P → B irányra, miközben A záródik.
Ez lehetővé teszi például két különböző munkahenger vagy hidraulikus funkció biztonságos, váltva történő működtetését egyetlen bemenetről.
