HIDRAULIKUS ÚTVÁLTÓ CSAP 3/2 1"

Name: HIDRAULIKUS ÚTVÁLTÓ CSAP 3/2 1"
Brand: DICSA
SKU: HK_GB3VH_1
Price: 24765 HUF
Availability: InStock

Szelep fajtája: Rendszerbe építhető szelep

Blokk fajtája: 3 utas golyóscsap

Max. nyomás: 500 bar

Csatlakozás: 1" BSP

Max. átfolyás: N/A

Cső / Tömlő csatlakozás: Colos

Menet elhelyezkedése: BELSŐ

Tömítés: NBR: +100°C / -20°C

Gyártó: DICSA

Adatlap letöltése (.pdf): Kattintson ide a letöltéshez

Raktáron

19 500 Ft+Áfa

Cikkszám:

HK_GB3VH_1

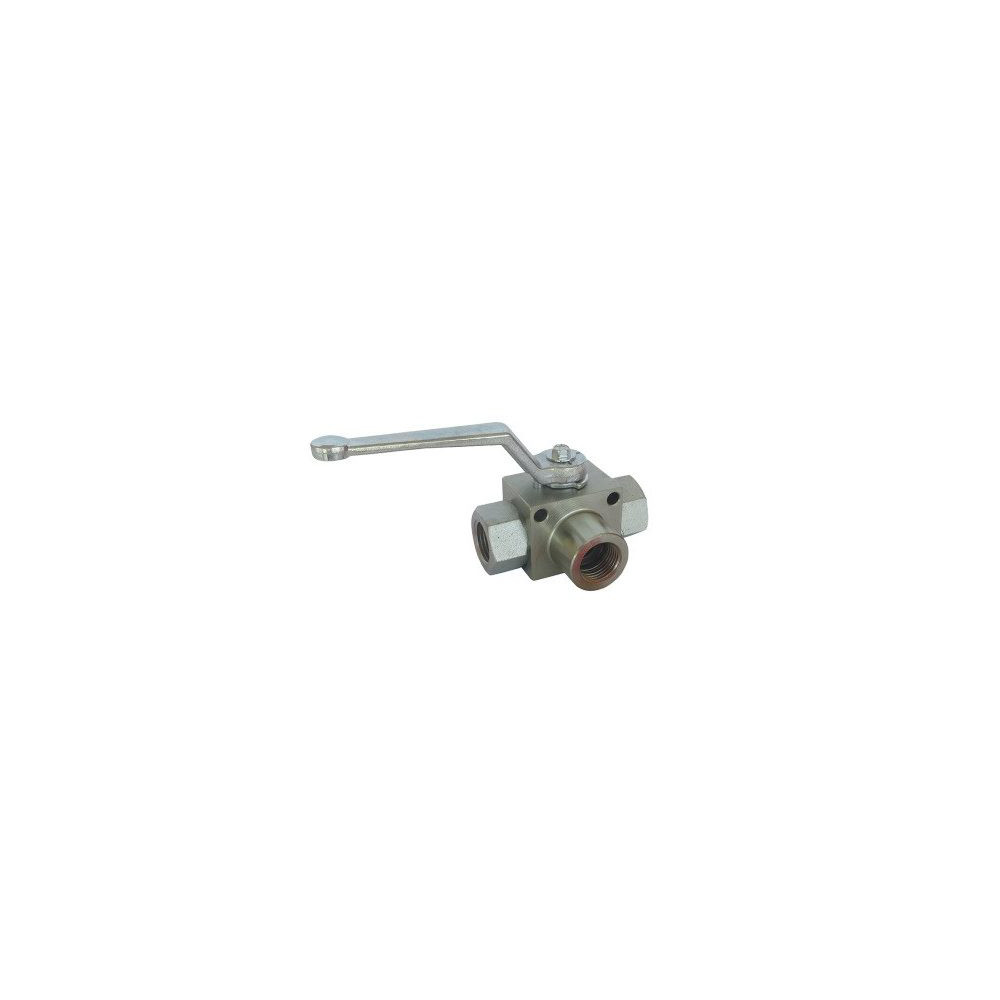

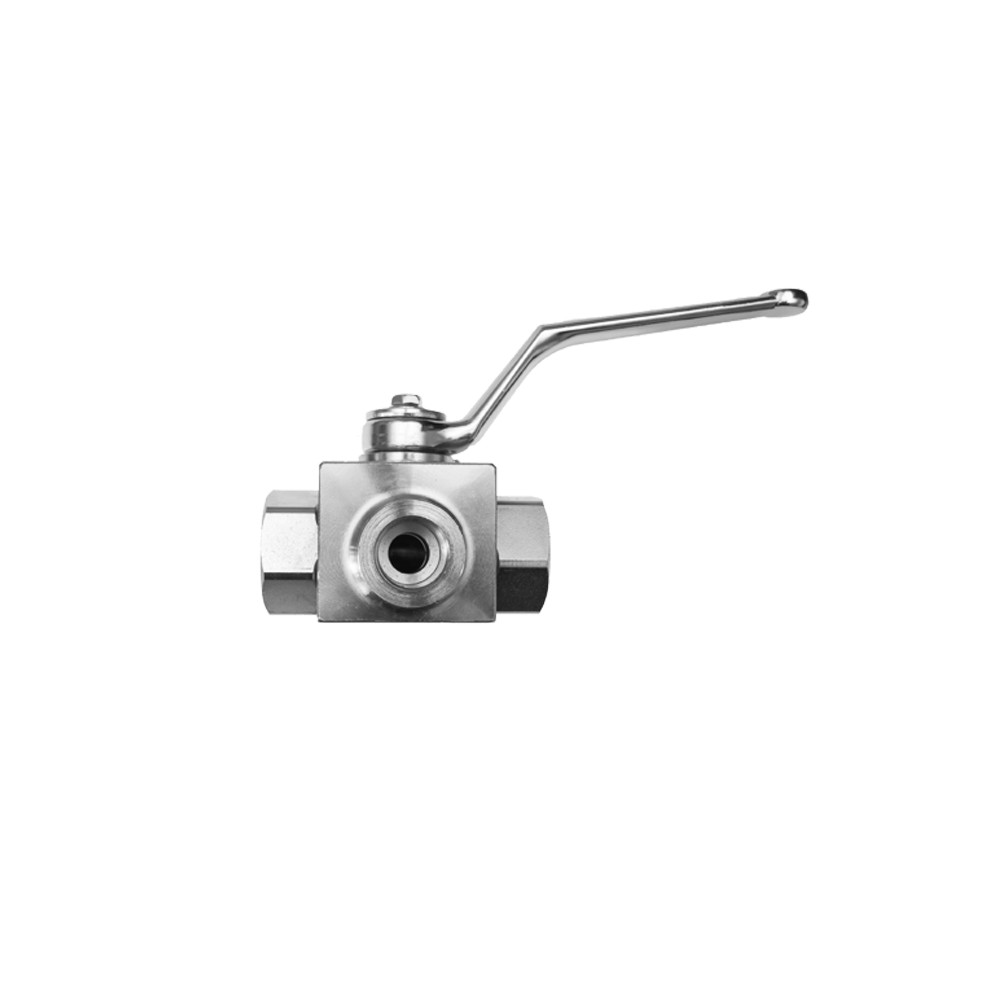

GB3VH 1” BSP – 3-utas golyóscsap

Termékleírás:

A GB3VH 1” típusú 3-utas golyóscsap hidraulikus rendszerekben az áramlás irányítására és átkapcsolására szolgál. Három darab BSP belső menetes csatlakozással (H-H-H) rendelkezik. Acél háza, NBR O-gyűrűs tömítése és POM golyófészke hosszú élettartamot és üzembiztos működést biztosít nagy nyomású alkalmazások esetén is.

Főbb jellemzők:

Típus: 3-utas golyóscsap
Cikkszám: GB3VH 1
Csatlakozás (R1): 1” BSP belső menet (H-H-H)
Névleges átmérő (DN): 25
Maximális üzemi nyomás: 500 bar
Ház anyaga: Acél
Tömítés: NBR
Golyófészek anyaga: POM (polyoxymethylene)
Üzemi hőmérséklet tartomány: -20 °C – +100 °C

Adatok

Tömeg:

2,4 kg/db

Részletek

Működési elve
A szeleptestben egy L-furattal rendelkező golyó található, amely 90°-os elfordítással két különböző átfolyási útvonalat enged meg. Nyitott állásban a központi beömlés (P) egy általunk választott oldalsó ággal (A vagy B) kerül összeköttetésbe, míg a harmadik csonk zárt marad. A kart elfordítva a golyó L-furata átirányítja az áramlást a másik oldalsó ágra, így gyorsan válthatunk két fogyasztó vagy áramköri ág között anélkül, hogy a rendszerben szivárgás vagy nyomásesés keletkezne.
